主要技術參數

整車型號：CL5065JGK6DS

底盤型號：JX1061TSGA26

長×寬×高：7650*2000*3050

后懸：1075

總質量：5700

軸距：3360

發動機排放：國六

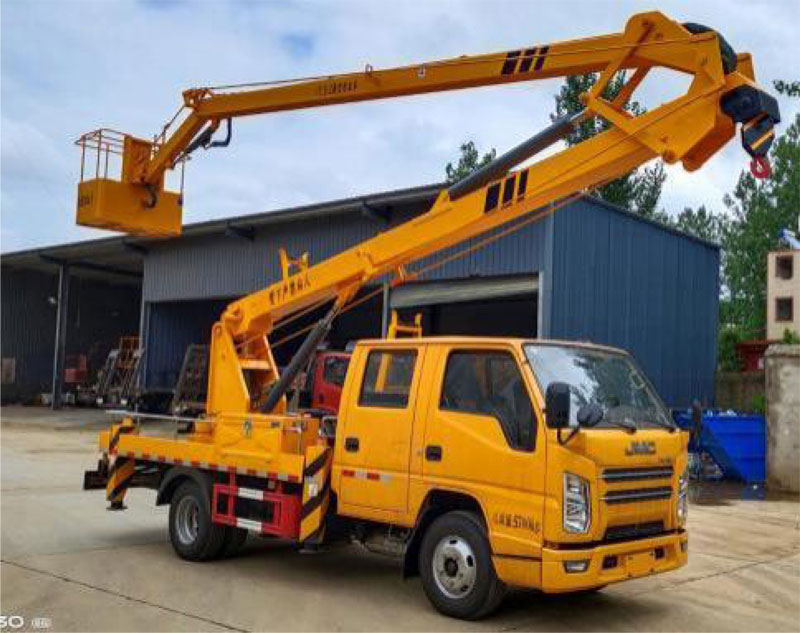

江鈴新順達雙排駕駛室，工程黃,底盤型號JX1061TSGA26，帶ABS，3360 軸距，帶排氣制動，帶空調，帶方向助力，中控門鎖，電動玻璃，多功能方向盤，江鈴國六85KW(115馬力)發動機，電控操作，轉臺和吊籃雙操作，油缸裝有雙向平衡閥，帶油缸鎖止功能，三節折臂，四個液壓支腿全伸并且可單獨調節，支腿裝有液壓鎖，后支腿裝有爆閃警示燈，轉臺360°液壓全回轉，電控開關可以自動回位，作業高度16米。

液壓360度全回轉，三節折疊臂，單液壓舉升缸，帶雙向平衡閥，帶電控操作舉升臂，四支液壓油缸可調式支腿帶雙向液壓鎖(支腿操作為手動操作，可單獨控制)，上下二套操作臺，帶1噸吊鉤，最大起吊重量1噸。

主要特點：

1、設備結構緊湊，堅固耐用，操作方便可靠。獨特的全回轉三節臂液壓操控系統設計使工作人員操作更平穩，能更安全的將工作人員送到作業位置，進行維修,安裝,清洗,攝影,造船,化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修！

2、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；

3、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

4、回轉機構采用可調節式，方便調節；

5、轉臺雙向360°回轉，采用了先進的渦輪蝸桿式減速機構(具有自潤滑和自鎖功能)，后期維護也可方便的通過調整螺栓位置輕松達到效果；

6、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

7、下車與上車互鎖，操作安全、可靠；

8、上車操作通過節流閥實現無極調速；

9、工作平臺采用機械式調平，更加穩定和可靠；

10、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；

作業工況圖：
