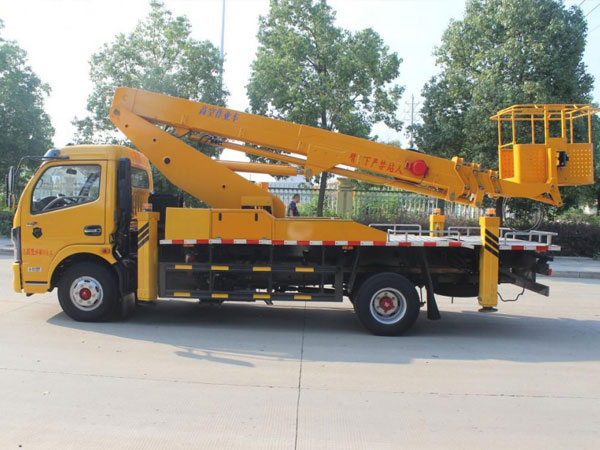

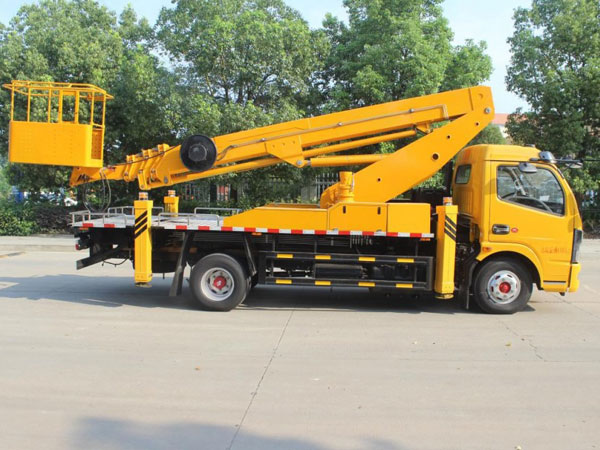

國六東風多利卡25米直臂高空作業車底盤配置
底盤型號：EQ1095SJ8CD2
發動機：YCY24140-60
變速箱：萬里揚6檔
排放標準：國六
軸距：3800mm
免征公告：是
環保公告：有
前/后橋：2.2噸/5.5噸
輪胎：7.50R16
空調：原廠
國六東風多利卡25米直臂高空作業車改裝配置
外形尺寸：8650×2170×3200mm
作業高度：25米
臂架形式：4節5邊型
吊籃額載：200KG
液壓系統：進口液壓件
操作方式：手電一體
國六東風多利卡25米直臂高空作業車技術參數
SCS5081JGKEQ6型高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | 總長 | mm | 8650 | |
總寬 | mm | 2170 | ||
總高 | mm | 3200 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 3 | |
總質量 | kg | 7650 | ||
主要性能參數 | 工作平臺額定載荷 | kg | 200 | |
最大作業高度 | m | 25 | ||
最大作業高度時作業幅度 | m | 3.6 | ||
最大作業幅度 | m | 14.5 | ||
最大作業幅度時作業高度 | m | 5.36 | ||
支腿跨距 | 橫向 | mm | 4160/4200 | |
縱向 | mm | 4530/4770 | ||
臂架變幅時間 | s | 100 | ||
臂架回轉速度 | s/r | 75 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | 前懸 | mm | 1055 | |
后懸 | mm | 2115 | ||
后伸 | mm | 610/1680 | ||
軸距 | mm | 3800 | ||
最高行駛速度 | Km/h | 103 | ||
最小離地間隙 | mm | 195 | ||
接近角 | . | 24 | ||
離去角 | . | 13 | ||
部件名稱 | 簡要說明 |
底盤 | 東風多利卡EQ1095SJ8CD2 |
發動機 | 玉柴柴油140馬力發動機，最大功率103KW，國六排放 |
駕駛室 | 單排座，可乘坐3人，駕駛室配置空調，方向助力 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 氣動操作 |
工作平臺 | 1200x700x1150 |
臂架形式 | 四節五邊型工作臂，同步伸縮 |
回轉裝置 | 360度連續回轉 |
支腿 | 前V后H型，單獨可調 |
操作 | 工作平臺和地面遙控器電氣操作 |
控制系統 | 電液比例控制系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速 |
調平系統 | 液壓自動調平 |
SCS5081JGKEQ6型高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度24米，最大作業幅度14.5米。 | |
名稱 | 簡要說明 |
上下車自動互鎖裝置 | 用于上下車互鎖，防止誤操作發生危險 |
支腿檢測功能 | 當支腿出現不受力情況，智能限動，保護安全， |
水平檢測功能 | 實時檢測整車是否水平 |
應急電動應急泵 | 當發動機及主泵發生故障時，可將工作人員送回到地面 |
緊急停止裝置 | 用于緊急停止操作 |
夜間安全警示裝置 | 在車輛上有工程頻閃燈，照明燈 |
整車水平狀態測試儀 | 可檢測整車橫向縱向兩個方向傾斜狀態 |
發動機點火熄火 | 在地面和平臺處可對發動機進行點火，熄火控制 |
實時通訊 | 在平臺和地面配有無線對講 |
主要性能特點

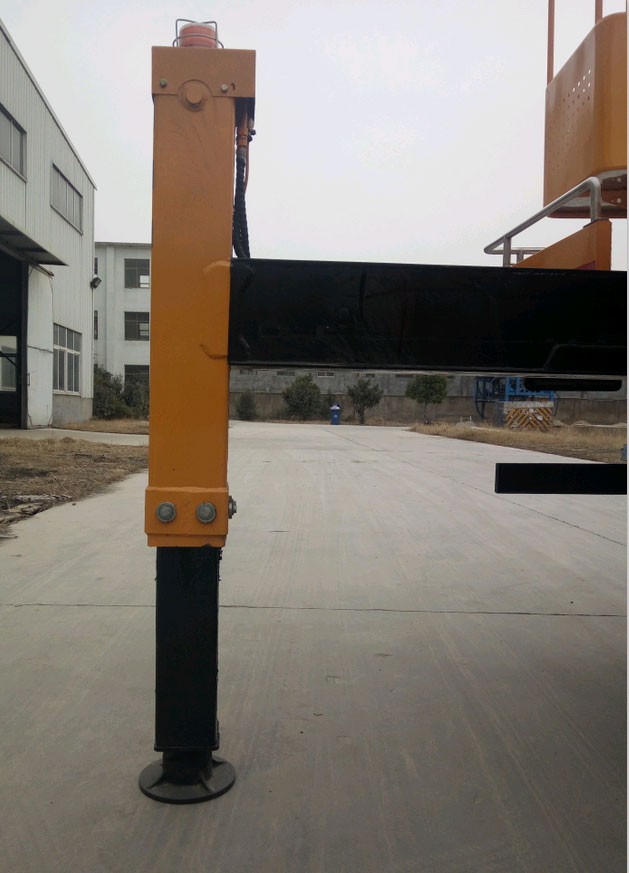

前V后H型支腿，全封閉，穩定性好，可同時或單獨操作，適應多種工況。

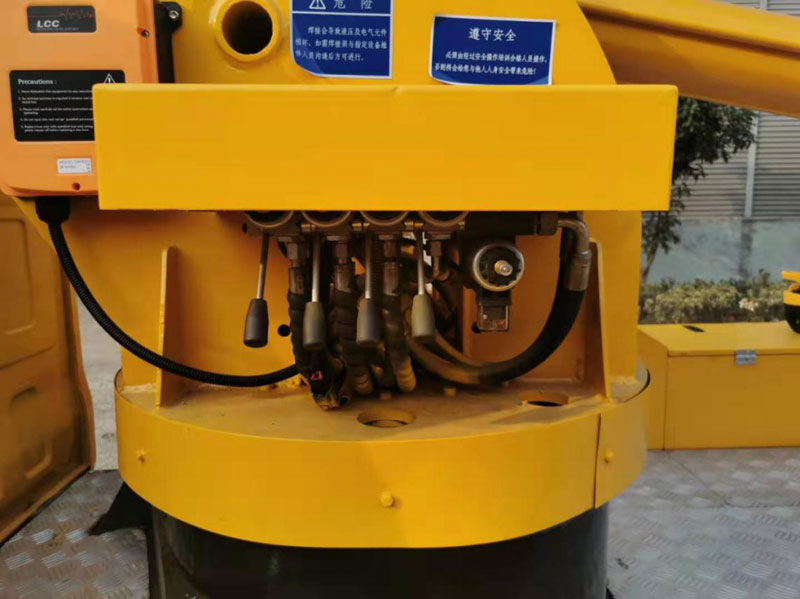

主要配套液壓、電器件：負載敏感比例閥、平衡閥、控制器等均為進口件。
l 底盤采用東風多利卡國六底盤，配有空調，方向盤采用液壓助力。

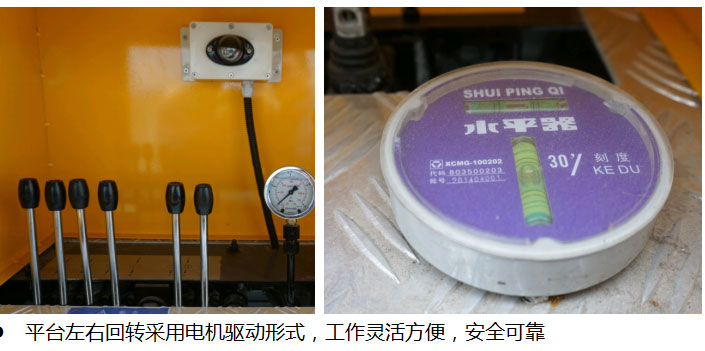

下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，確保安全。

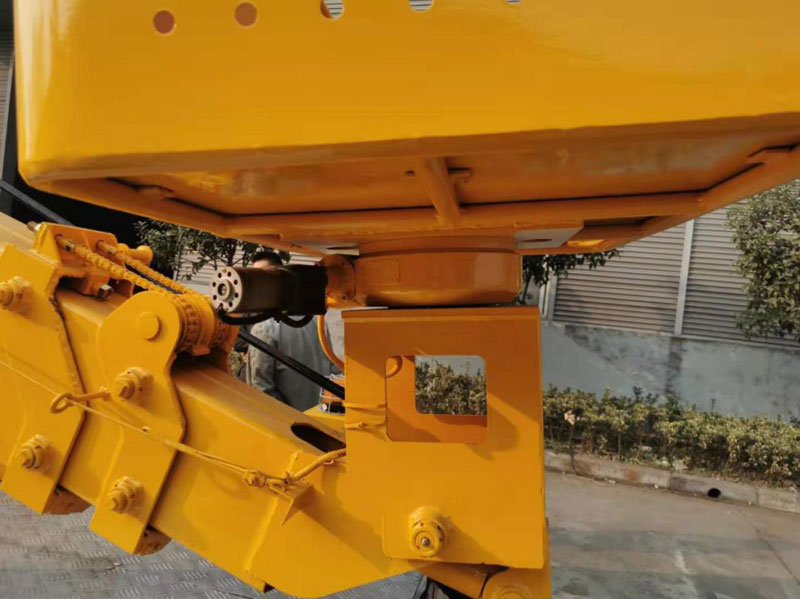

平臺左右回轉采用電機驅動形式，工作靈活方便，安全可靠
五邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸內置，鋼絲伸縮機構，更容易觀察故障點，方便維修。

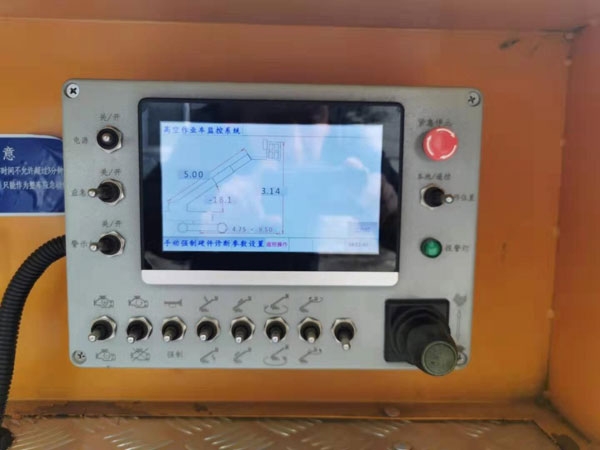

電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。
整車電器采用CAN總線控制系統，線路整齊、簡易。整車有三處操作：平臺遙控操作，也可在地面用電控或無線操作，更方便觀察作業空間，安全可靠，工作效率高。
回轉機構采用可調節式，方便調節。
進口關鍵件明細表
名稱 | 國家 | 簡介 | 備注 |
電液比例閥 | 意大利 | 主要控制上車各動作供油量，用于調節速度、動作平穩 | |
電器控制器 | 德國 | CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修 | |
下車卸荷閥 | 意大利 | 各動作自動互鎖，安全可控性 | |
電磁換向閥 | 意大利 | 上車各動作選擇切換，各動作自動互鎖，安全可控性 | |

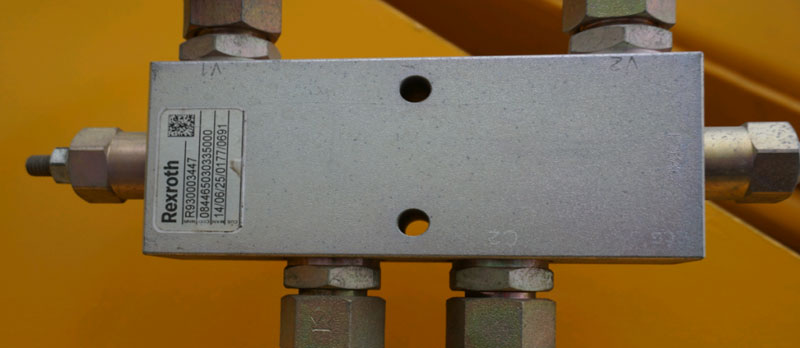

雙向平衡閥 | 意大利 | 自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩 | |
液壓接頭 | 美國 | 各液壓管路相連接，無漏油、滴油、滲油現象 | |
電動泵 | 德國 | 整車動作的應急動力源，承載壓力高、效率高、壽命長 | |
接近開關 | 日本 | 檢測轉臺回轉角度 | |
行程開關 | 德國 | 上、下車互鎖，動作限位 | |
回轉擺動缸 | 意大利 | 帶動平臺回轉 |
